PCE Instruments EVSE-adapter PCE-EVSE 300 – Laadstation Tester – Fase 1 En 3 – Elektrische Voertuigen – Meerdere Functies

EVSE adapter voor laadstekkers type 1 en 2 / PP en CP simulatie /
Schuko-contactdoosaansluiting / directe acceptatie van alle verbindingen via labostekkers

Elektromobiliteit speelt een steeds grotere rol. Een belangrijk onderdeel zijn de laadpalen voor elektrische voertuigen. Voor de controle van vast ge?nstalleerde laadstations, ook wel een wallbox genoemd, is speciale meetapparatuur nodig om het functioneren, de beveiligingen en de isolatie te controleren. Vaak is er al meetapparatuur aanwezig om de benodigde metingen uit te voeren. Er is dan alleen nog een adapter nodig zodat het meetapparaat op het laadstation kan worden aangesloten.

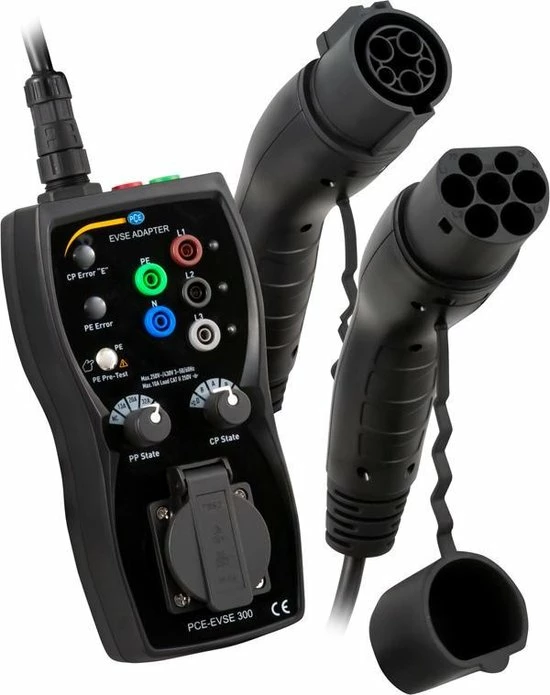

De EVSE-adapter is speciaal voor deze toepassing ontworpen en heeft bovendien een groot aantal functies. Alle draden die uit het laadstation komen worden afzonderlijk via laboratoriumstekkers vrijgegeven. Deze kunnen allemaal via de EVSE-adapter worden afgetapt. Hierdoor kan onder andere het laadstation worden gecontroleerd op isolatie met behulp van de EVSE-adapter. De EVSE-adapter heeft een Schuko-stekkeraansluiting. Zo kan de aardlekbeveiliging met een RCD-tester worden gecontroleerd

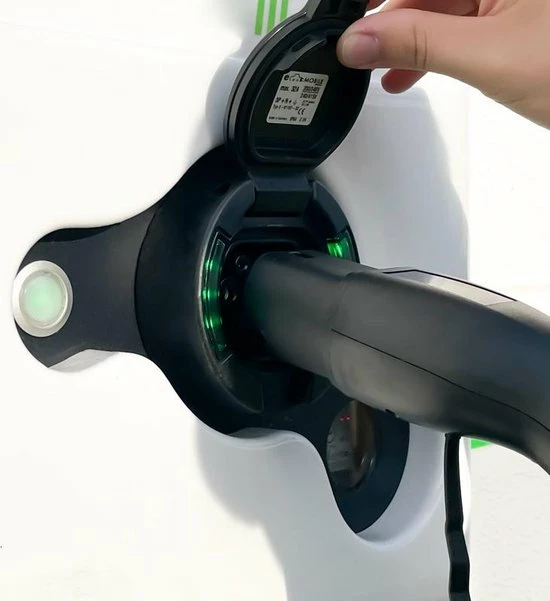

Een laadkabel bevat niet alleen de voedingsdraden voor het opladen van een elektrisch voertuig, maar ook twee interfaces. Het elektrische voertuig communiceert met het laadstation via de CP-lijn (Control Pilot) en meldt de actuele status van het elektrische voertuig. De PP-lijn (Proximity Plug) wordt gebruikt voor de communicatie tussen de aangesloten laadkabel en het laadstation. Zo kan de laadkabel het laadstation vertellen met hoeveel amp?re het geladen kan worden. Om beide functies te testen, is de EVSE-adapter uitgerust met geschikte simulatoren.

Kenmerken:
– CP- en PP-simulatie
– Inclusief transporttas

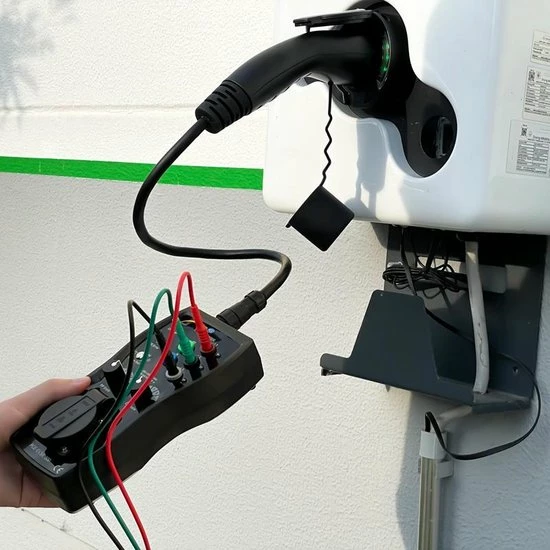

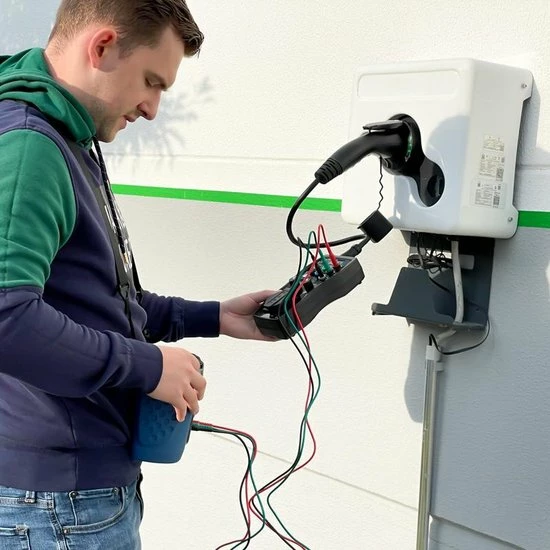

– directe aansluiting voor wallboxen

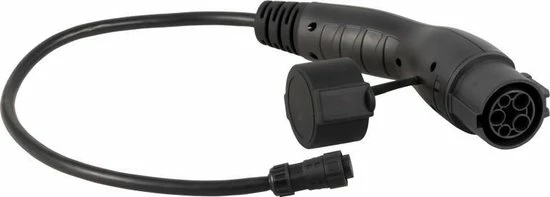

– Adapter met type 1 en type 2 laadstekkers
– PE-geleider test
– Ge?ntegreerde Schuko-aansluiting

Technische data:
Functies:
PE-test (beschermingsgeleider): aanwezig, fout
PP-simulatie (codering laadkabel): geopend, 13 A, 20 A, 32 A, 63 A
CP simulatie (communicatielijn): A, B, C, D, fout

Uitgangen (alleen voor testdoeleinden):
Meetaansluitingen:L1, L2, L3, N, PE – max. 250/430 V AC, 10 A – laboratoriumstekker
Schuko- aansluiting: max. 250 V AC, 10 A
Zekering Schuko-aansluiting: smeltzekering F 10 A / 250 V, 5 x 20 mm
CP-signaaluitgang: ? 12 V PWM

Verdere specificaties:
Ingangsspanning 1 fase: 250 V AC / 3 fase 430 V AC, 50/60 Hz, max. 10 A

Type 1 oplaadkabelstekker:

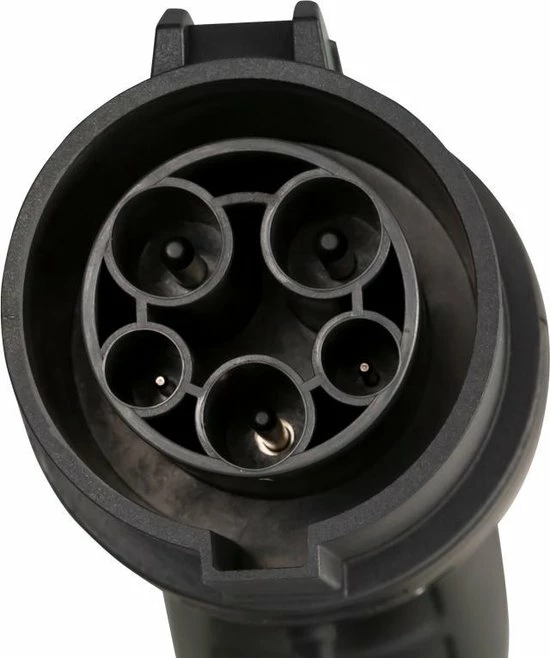

AC-oplaadmodus 3, compatibel met IEC62196-1
Type-1 of SAE J1772 met voertuigaansluiting
(Type 1, 5 pins, 1-fase)

Type 2 oplaadkabelstekker:

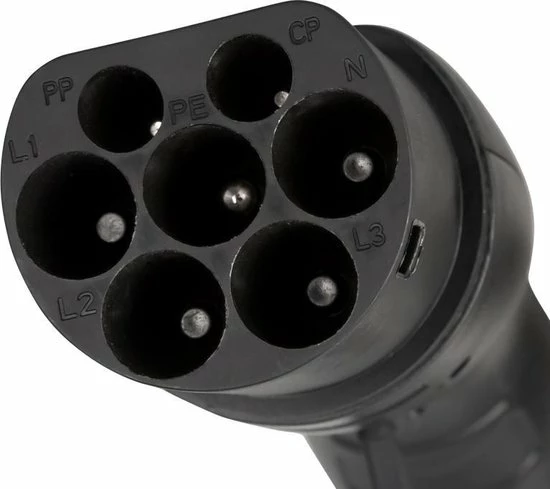

AC-oplaadmodus 3, compatibel met IEC62196-2
Type-1 of SAE J1772 met voertuigaansluiting
(Type 2, 7-polig, 3-fase)tt

Meetcategorie: CAT II 300 V
Beschermingsklasse: IP54
Vervuilingsgraad: 2
Bedrijfsomstandigheden: 0 … 40 ? C, 10 … 85% r. v., niet-condenserend
Opslagcondities: -10 … 50 ? C, 10 … 60% r. v., niet-condenserend
Maximale werkhoogte: max. 2000 m
Afmetingen (alleen handheld): 277 x 109 x 63 mm
Gewicht: ca. 1 kg
Fabrieksgarantie: 1 jaar

Wat wordt er meegeleverd:
1 x PCE-EVSE 300 EVSE-adapter
1 x type 1 oplaadkabelstekker
1 x type 2 oplaadkabelstekker
1 x transporttas
1 x handleiding

-De garantietermijn bedraagt 1 jaar-
